Introducción al Librero Modular Analizado

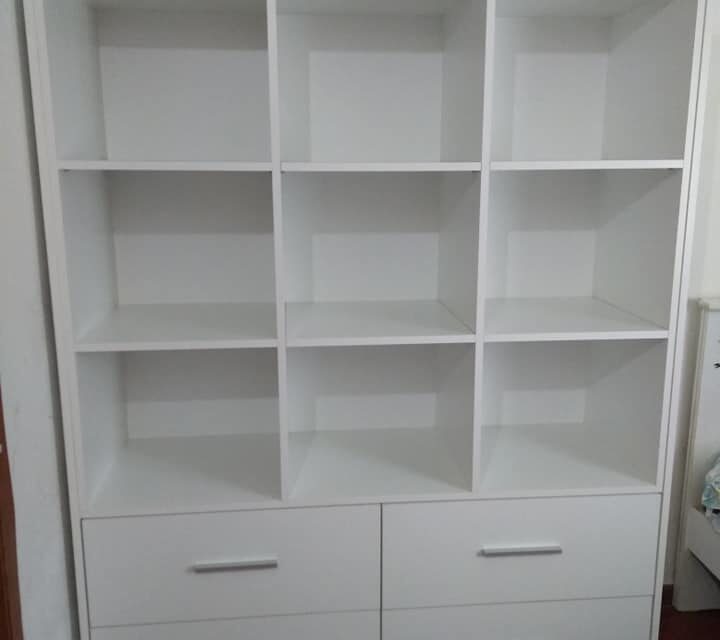

En este artículo presentamos el análisis constructivo, despiece y planos necesarios para fabricar un librero modular con cajones a partir de melamina de 15 mm. El mueble analizado cuenta con dimensiones generales de 1400 mm de ancho, 1900 mm de alto y 500 mm de profundidad, lo que lo hace ideal como solución de almacenamiento tanto para hogares como oficinas.
Análisis Estructural y Componentes Principales
La estructura del librero consiste en dos zonas principales: una superior compuesta por cubos abiertos para almacenamiento o exhibición, y una inferior que alberga cuatro cajones amplios. El diseño se basa exclusivamente en elementos funcionales y estructurales, evitando componentes meramente decorativos. Cada módulo está calculado para ofrecer máxima capacidad y resistencia, considerando siempre el grosor real del material en los cálculos finales.
- Laterales (costados): Definen la altura total y dan estabilidad al mueble.
- Tapa superior y base inferior: Brindan rigidez y definen el perímetro horizontal.
- Entrepaños y divisores: Forman los cubos y permiten la separación de espacios.
- Cajones inferiores: Incluyen frentes, costados, fondos y traseras de cajón.
- Zócalo frontal: Da una terminación más limpia y eleva ligeramente la estructura del suelo.
Detalles del Despiece Calculado
El archivo despiece.txt contiene una lista detallada de todas las piezas necesarias para construir el mueble, incluyendo cantidades y dimensiones exactas. Es fundamental respetar las medidas indicadas y considerar el grosor del material para asegurar un correcto armado y ensamble. En total, el despiece contempla 32 piezas únicas, clasificadas por función y ubicación dentro del mueble.
El listado facilita la planeación del corte y reduce desperdicios, siendo especialmente útil para quienes buscan optimizar el uso de hojas de melamina estándar de 1220 x 2440 mm.
Interpretación de los Planos de Corte (Archivo planos.txt)
El archivo planos.txt muestra gráficamente cómo deben acomodarse las piezas obtenidas del despiece sobre cada hoja de melamina. El plano utiliza una representación ASCII donde cada bloque etiquetado corresponde a una pieza específica (con código P01, P02, etc). Las piezas se acomodan de arriba hacia abajo y de izquierda a derecha empleando el método de Columnar Strip Packing, lo que optimiza el aprovechamiento del área útil de cada tablón y facilita el proceso de corte en taller.
- HOJA 1: Contiene principalmente los grandes componentes estructurales del librero, como costados y entrepaños.
- HOJA 2: Incluye las piezas de menor tamaño, especialmente las partes de los cajones.
- Cada plano está delimitado por un borde y los bloques internos representan visualmente proporciones y disposición realista.
- Asegúrese de verificar la cantidad total de piezas colocadas al pie de cada hoja según lo señalado por el sistema.
Recomendaciones para la Fabricación y Ensamble
Para obtener un resultado profesional, recomendamos marcar con precisión cada corte antes de proceder en el taller. Se sugiere utilizar herramientas adecuadas para melamina y cuidar el tratamiento de bordes, ya sea con canto PVC o similares. Durante el ensamble, es importante seguir el orden lógico: primero estructura principal, luego divisores y finalmente los cajones. Asimismo, verifique las medidas internas de los cajones para garantizar un deslizamiento suave y ajuste perfecto.
Finalmente, respete las directrices de seguridad industrial y use herrajes de calidad para prolongar la vida útil del mueble.
P01 2 1900 x 500 mm Lateral vertical (costados derecho e izquierdo) P02 1 1400 x 500 mm Tapa superior (cubierta) P03 1 1400 x 500 mm Base inferior (fondo del mueble) P04 2 1370 x 500 mm Entrepaños horizontales internos principales (dividen los cubos superiores) P05 4 455 x 500 mm Divisores verticales internos (forman cubos superiores) P06 1 655 x 500 mm Separador horizontal entre zona de cajones y cubos superiores P07 1 1370 x 120 mm Zócalo inferior (faldón frontal bajo los cajones) P08 4 180 x 670 mm Frente de cajón P09 8 120 x 440 mm Costados de cajón P10 4 120 x 656 mm Fondo de cajón P11 4 440 x 656 mm Trasera de cajón Total de piezas generadas: 32
Solo los usuarios con acceso premium pueden descargar este archivo.
HOJA 1 ╔════════════════════════════════════════════════════════════════════╗ ║ +-----------+ +-----------+ ║ ║ | P01 | | P01 | ║ ║ +-----------+ +-----------+ ║ ║ +-----------+ +-----------+ +-----------+ +-----------+ ║ ║ | P02 | | P03 | | P04 | | P04 | ║ ║ +-----------+ +-----------+ +-----------+ +-----------+ ║ ║ +-----+ +-----+ +-----+ +-----+ +-----+ +-----+ +-----+ +-----+ ║ ║ | P05 | | P05 | | P05 | | P05 | | P06 | | P07 | ║ ║ +-----+ +-----+ +-----+ +-----+ +-----+ +-----+ ║ ╚════════════════════════════════════════════════════════════════════╝ HOJA 2 ╔════════════════════════════════════════════════════════════════════╗ ║ +-------+ +-------+ +-------+ +-------+ ║ ║ | P08 | | P08 | | P08 | | P08 | ║ ║ +-------+ +-------+ +-------+ +-------+ ║ ║ +----+ +----+ +----+ +----+ +----+ +----+ +----+ +----+ ║ ║ |P09| |P09| |P09| |P09| |P09| |P09| |P09| |P09| ║ ║ +----+ +----+ +----+ +----+ +----+ +----+ +----+ +----+ ║ ║ +------ + +------ + +------ + +------ + ║ ║ | P10 | | P10 | | P10 | | P10 | ║ ║ +------ + +------ + +------ + +------ + ║ ║ +-------+ +-------+ +-------+ +-------+ ║ ║ | P11 | | P11 | | P11 | | P11 | ║ ║ +-------+ +-------+ +-------+ +-------+ ║ ╚════════════════════════════════════════════════════════════════════╝ Total de piezas colocadas: 32
