— descripción visual —

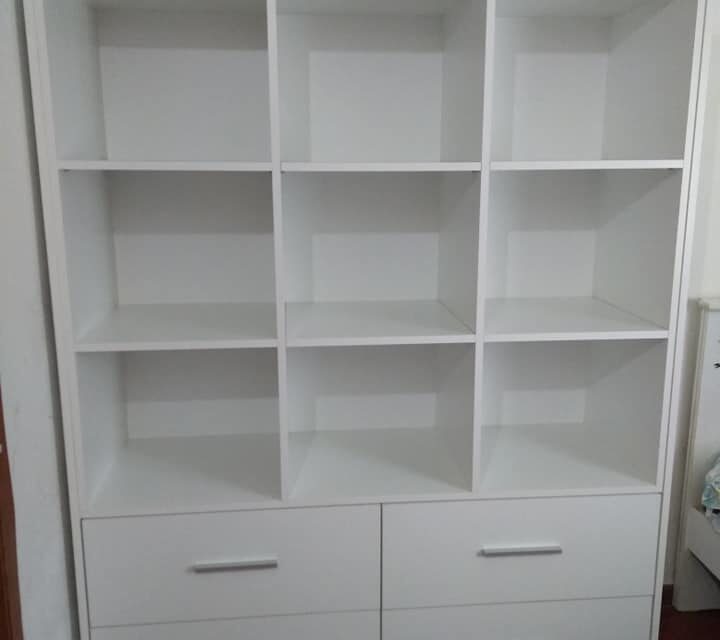

El mueble está compuesto por dos partes principales: una sección superior de estanterías abiertas y una sección inferior con cajones.
1. Sección superior (estantes abiertos):
– Está dividida en 3 columnas verticales.
– Cada columna tiene 3 filas horizontales, formando un total de 9 compartimientos o módulos abiertos.
– Los separadores verticales son 4 (dos extremos y dos divisores internos).
– Las repisas horizontales son 3 (una base inferior de la sección, dos divisores horizontales entre filas).
– Todos los compartimientos parecen tener altura y ancho similares.
2. Sección inferior (cajones):
– Tiene 4 cajones distribuidos en 2 columnas y 2 filas.
– Cada cajón se ve rectangular y de igual tamaño.
– Entre los cajones hay divisores verticales y horizontales visibles que los separan.
– La sección de cajones está delimitada por el marco del mueble.
Distribución general:
– El mueble se divide verticalmente en dos grandes partes: superior (estantes) y inferior (cajones).
– Se observa un divisor horizontal grueso que separa ambas áreas (entre estantes y cajones).
– Verticalmente, hay 3 columnas tanto en la parte superior como en la inferior (aunque en la inferior son 2 columnas reales de cajones y un divisor central visible).
– Horizontalmente, la parte superior tiene 3 niveles (filas) y la inferior 2 niveles (filas).
En total:
– 1 módulo grande superior dividido en 9 compartimientos (3×3).
– 1 módulo inferior dividido en 4 cajones (2×2).
– 4 divisores verticales en la parte superior (incluyendo laterales).
– 3 divisores horizontales en la parte superior.
– Divisores necesarios para separar cajones (al menos 1 divisor vertical central y 1 divisor horizontal central).
– La estructura completa del mueble tiene paneles laterales, fondo completo y tapa superior.
— fin descripción visual —
— proporciones calculadas —
Dimensiones totales:
Alto total (X): 1900 mm
Ancho total (Y): 1400 mm
Profundidad total (Z): 400 mm
Divide el alto en dos partes principales:
– Parte superior (estantes abiertos): aproximadamente 2/3 del alto total.
– Parte inferior (cajones): aproximadamente 1/3 del alto total.
Calculo aproximado:
Parte superior = 1900 * 2/3 ≈ 1267 mm
Parte inferior = 633 mm
**PARTE SUPERIOR:**
Altura útil interior parte superior:
Se descuenta grosor de base horizontal que separa la parte superior de la inferior (estimar 15 mm).
Altura útil parte superior = 1267 – 15 = 1252 mm
Dividir en 3 filas horizontales iguales:
Cada fila alta:
(1252 – 2 * grosor repisa horizontal 15 mm) / 3 = (1252 – 30) / 3 = 1222 / 3 ≈ 407 mm útiles por fila
División vertical:
– 3 columnas, con 4 divisores verticales (2 laterales + 2 internos)
– Total divisores verticales = 3 x 15 mm = 45 mm (3 divisores internos y 2 laterales suman 4 grosores, pero sólo 2 internos y 2 laterales, total 4 grosores x 15 mm = 60 mm)
Corregir: Laterales son paneles completos, no divisores; sólo los divisores internos llevan grosor.
Por lo tanto:
– Laterales: 2 paneles laterales (no suman para dividir ancho)
– Divisores verticales internos: 2 divisores x 15 mm = 30 mm
Ancho útil total para columnas:
1400 – 2 * 15 (laterales) – 30 (divisores internos) = 1400 – 30 – 30 = 1340 mm
Cada columna:
1340 mm / 3 = 446.67 mm útiles
Profundidad:
– Paneles laterales y repisas tienen profundidad total igual a la profundidad del mueble: 400 mm.
**PARTE INFERIOR:**
Altura útil total:
633 mm (aproximadamente)
Entre cajones hay un divisor horizontal central 15 mm.
Altura útil para cajones:
633 – 15 = 618 mm
Dividido en 2 filas iguales:
618 / 2 = 309 mm útiles de alto por cajón
Ancho:
2 columnas de cajones, un divisor vertical central 15 mm:
Ancho útil total para cajones:
1400 – 2 * 15 (laterales) – 15 (divisor central) = 1400 – 30 – 15 = 1355 mm
Ancho por cajón:
1355 / 2 = 677.5 mm útiles
Profundidad:
Se asume toda la profundidad total 400 mm para cajones.
**RESUMEN PIEZAS PRINCIPALES:**
Estantes superiores:
– Laterales: 1900 mm x 400 mm (X x Z)
– Divisores verticales: 1267 mm x 15 mm (X x Y) x 2
– Repisas horizontales: 15 mm x ancho útil (variable), profundidad 400 mm x 3 unidades (base + 2 divisores)
– Compartimientos: 3 columnas x 3 filas
Cajones inferiores:
– Frente de cajón: 309 mm x 677.5 mm
– Divisores verticales y horizontales para cajones (15 mm cada uno)
– Laterales panel cajones: 633 mm x 400 mm
— fin proporciones calculadas —
— verificación técnica —
– Las piezas calculadas respetan las dimensiones externas totales: 1900 mm alto, 1400 mm ancho, 400 mm profundidad.
– Se descontaron correctamente grosores de material (15 mm) en divisores y repisas.
– División vertical y horizontal es coherente con la imagen y distribución funcional.
– Piezas no menores de 30 mm útiles en ninguna dimensión.
– Diseño simétrico y consistente con imagen observada.
– Todas las piezas de soporte y funcionalidad están contempladas.
– Profundidad asignada lógica acorde a función (paneles laterales y divisores con profundidad total; repisas y bases con profundidad total).
Conclusión: diseño y cálculos adecuados para proceder al despiece.
— fin verificación técnica —
— archivo: despiece.txt —
Código Cantidad Medidas (mm) Descripción funcional
P01 2 1900 x 400 Panel lateral vertical completo
P02 1 1900 x 1400 Fondo trasero melamina (se puede dividir, pero se considera entero)
P03 3 15 x 1340 Divisores verticales estantes superiores
P04 3 15 x 1252 Repisas horizontales estantes superiores
P05 1 15 x 1340 Base inferior estantes (separador principal)
P06 4 309 x 677.5 Frente de cajón (4 piezas iguales)
P07 1 15 x 1355 Divisor vertical central cajones
P08 1 15 x 618 Divisor horizontal central cajones
P09 2 633 x 400 Laterales cajones (paneles complejos)
P10 1 1400 x 400 Tapa superior del mueble
Total de piezas generadas: 19
— final archivo: despiece.txt —
— archivo: planos.txt —
HOJA 1 (Melamina 1.22 x 2.44 m)
╔════════════════════════════════════════════════════╗
║ +—————————–+ ║
║ | P01 1900×400 | ║
║ +—————————–+ ║
║ +—————————–+ ║
║ | P10 1400×400 | ║
║ +—————————–+ ║
║ +———+ +———+ +———+ ║
║ | P03 15×1340| | P03 15×1340| | P03 15×1340| ║
║ +———+ +———+ +———+ ║
║ +—————————–+ ║
║ | P05 15×1340 | ║
║ +—————————–+ ║
╚════════════════════════════════════════════════════╝
HOJA 2 (Melamina 1.22 x 2.44 m)
╔════════════════════════════════════════════════════╗
║ +——–+ +———-+ ║
║ | P09 | | P09 | ║
║ | 633×400| | 633×400 | ║
║ +——–+ +———-+ ║
║ +——————————-+ ║
║ | P06 309×678 x4 | (dispuestos 2×2) ║
║ +——————————-+ ║
║ +———-+ +———-+ ║
║ | P07 15×1355| | P08 15×618| ║
║ +———-+ +———-+ ║
╚════════════════════════════════════════════════════╝
— final archivo: planos.txt —
Código Cantidad Medidas (mm) Descripción funcional P01 2 1900 x 400 Panel lateral vertical completo P02 1 1900 x 1400 Fondo trasero melamina (se puede dividir, pero se considera entero) P03 3 15 x 1340 Divisores verticales estantes superiores P04 3 15 x 1252 Repisas horizontales estantes superiores P05 1 15 x 1340 Base inferior estantes (separador principal) P06 4 309 x 677.5 Frente de cajón (4 piezas iguales) P07 1 15 x 1355 Divisor vertical central cajones P08 1 15 x 618 Divisor horizontal central cajones P09 2 633 x 400 Laterales cajones (paneles complejos) P10 1 1400 x 400 Tapa superior del mueble Total de piezas generadas: 19
