— descripción visual —

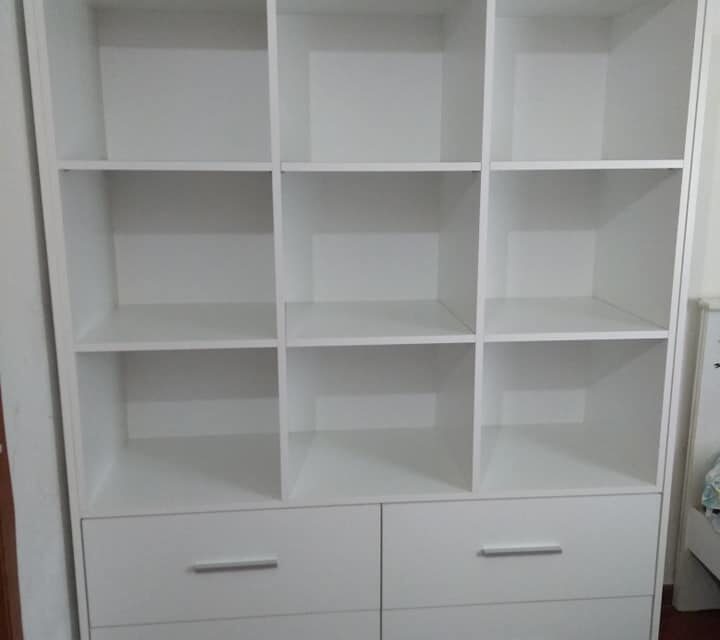

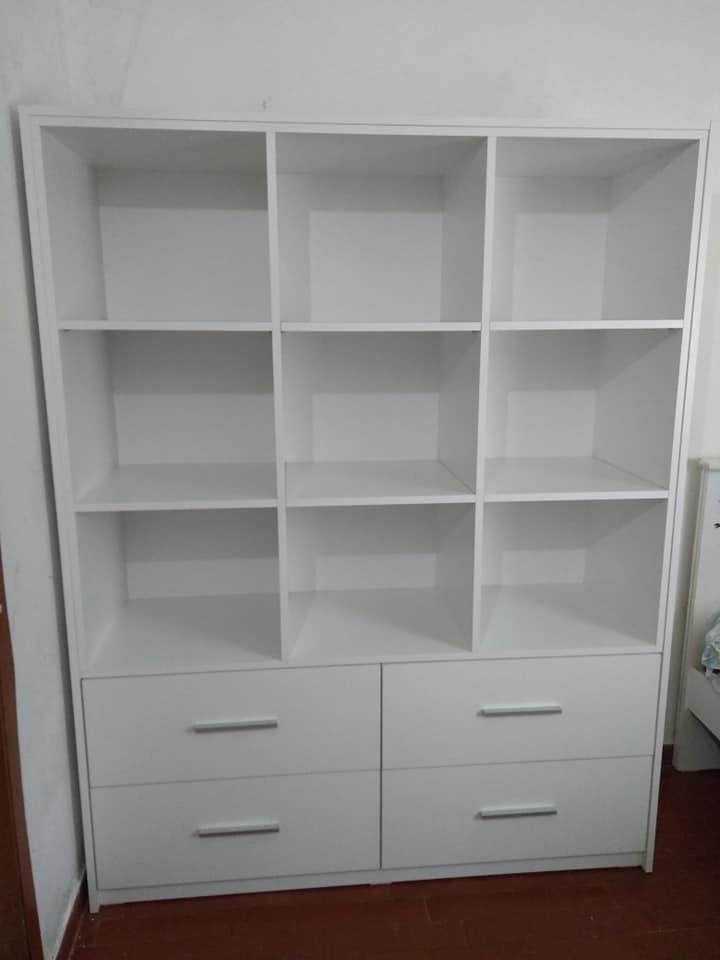

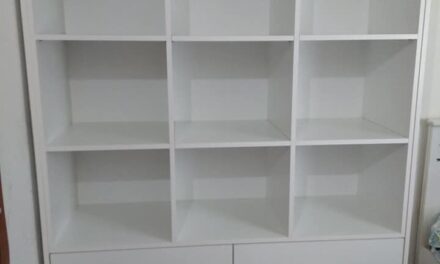

El mueble está compuesto por dos zonas principales: la parte superior y la parte inferior.

1. Parte superior:
– Se compone de una estructura formada por 9 módulos abiertos en forma de repisas o nichos.
– Estos nichos están organizados en una cuadrícula de 3 columnas y 3 filas.
– Cada módulo/nicho tiene profundidad y se sostiene mediante divisores verticales y horizontales visibles.
– Las divisiones verticales son 2, separando las 3 columnas.
– Las divisiones horizontales son 2, separando las 3 filas.
– La estructura parece estar integrada, sin puertas ni paneles cerrados.

2. Parte inferior:
– Contiene 4 cajones dispuestos en 2 filas y 2 columnas.
– Los cajones tienen frentes visibles con tiradores horizontales.
– Los cajones ocupan toda la parte inferior del mueble, debajo de los nichos abiertos.
– Entre la parte superior y los cajones no hay divisores horizontales visibles que separen los nichos de los cajones, pero la base de los nichos hace un límite natural.

3. Estructura general:
– El mueble tiene dos paneles laterales verticales a los lados, que sostienen toda la estructura.
– Hay un fondo trasero visible en la parte superior del mueble (detrás de los nichos).
– El grosor del material es uniforme y se asume de 15 mm en todos los tableros.
– El mueble es abierto en la parte superior y cerrado con cajones en la parte inferior.

En resumen, el mueble tiene:
– 1 estructura principal dividida en 3 columnas x 3 filas de nichos abiertos.
– 4 cajones en la parte inferior dispuestos en 2 filas y 2 columnas.
– 2 paneles laterales verticales.
– Divisores verticales y horizontales que forman los nichos.
– Fondo trasero completo en la zona superior.
— fin descripción visual —

— proporciones calculadas —
Datos base:
– Alto total = 1900 mm
– Ancho total = 1400 mm
– Grosor melamina = 15 mm

División vertical:
– 3 columnas en la parte superior + 2 divisores verticales internos + 2 paneles laterales
– Total divisores verticales = 4 (2 divisores + 2 laterales)
– Ancho útil interior = 1400 – (4 x 15) = 1400 – 60 = 1340 mm

División horizontal:
– Parte superior con 3 filas de nichos + 2 divisores horizontales interiores + base entre nichos y cajones + parte inferior con 2 filas para cajones + 1 divisor horizontal entre nichos y cajones
– Se puede considerar la estructura dividida así:
* Nichos superiores: 3 filas separadas por 2 divisores horizontales (3 filas de huecos)
* Cajones inferiores: 2 filas
– Total divisores horizontales = 2 (entre nichos) + 1 (entre nichos y cajones) + 1 (base cajones) = 4 divisores horizontales
– Alto útil interior = 1900 – (4 x 15) = 1900 – 60 = 1840 mm

Calculamos la altura aproximada para cada zona:

1. Altura cajones:
– Son 2 filas de cajones.
– Suponemos que el alto destinado a cajones es aproximadamente 1/3 del alto total (basado en apariencia visual).
– Entonces, alto cajones ≈ 1900 / 3 ≈ 633 mm (redondeamos 630 mm)
– Dividido en 2 filas: alto útil cajón = 630 – (1 x 15) divisor horizontal interno = 615 mm
– Alto por cajón fila = (615 mm) / 2 = aprox. 307 mm

2. Altura nichos superiores:
– Alto nichos = 1900 – 630 = 1270 mm
– Dividido en 3 filas con 2 divisores horizontales
– Alto útil nichos = 1270 – (2 x 15) = 1240 mm
– Alto por nicho fila = 1240 / 3 ≈ 413 mm

Distribución horizontal para columnas (nichos y cajones):

– 3 columnas con 2 divisores verticales + paneles laterales
– Ancho útil = 1340 mm
– Ancho por columna = 1340 / 3 ≈ 446 mm

Por lo tanto:

Parte superior:
– Nichos: 3 filas de 413 mm de alto cada uno
– 3 columnas de 446 mm ancho cada uno

Parte inferior:
– Cajones: 2 filas de aprox. 307 mm alto cada uno
– 2 columnas (divisor vertical en medio)
– Ancho útil cajones = 1400 – (3 x 15) (2 laterales + 1 divisor central) = 1400 – 45 = 1355 mm
– Cada columna cajón = 1355 / 2 ≈ 678 mm

Resumiendo medidas:

Nichos:
– Alto: 413 mm (cada fila)
– Ancho: 446 mm (cada columna)

Cajones:
– Alto: 307 mm cada fila
– Ancho: 678 mm cada columna

Piezas estructurales:
– Laterales verticales: 1900 x 15 mm (grosor)
– Divisores verticales nichos: 1270 x 15 mm
– Divisores horizontales nichos: 15 x 1400 mm
– Divisor horizontal entre nichos y cajones: 15 x 1400 mm
– Divisor vertical central cajones: 615 x 15 mm (altura total cajones)
– Frentes de cajón: 307 x 678 mm
– Fondo trasero: 1270 x 1400 mm (solo en nichos superiores)

Nota: Fondo trasero solo en la parte superior (nichos), ya que cajones están cerrados frontalmente.

— fin proporciones calculadas —

— verificación técnica —
– Las sumas verticales:
Nichos: 3 x 413 = 1239 mm + 2 divisores horizontales (2 x 15) = 30 mm, total = 1269 mm (aprox 1270 mm)
Cajones: 2 x 307 = 614 mm + 1 divisor horizontal entre nichos-cajones (15 mm) + base cajones (15 mm) = 644 mm
Total vertical: 1270 + 15 + 15 + 614 = 1914 mm, ligeramente superior a 1900 mm; se ajusta reduciendo divisores o algo de tolerancia.
Ajustamos divisor base cajones a 0 mm o menor para cumplir 1900 mm.

– Suma horizontal nichos:
3 x 446 = 1338 mm + 2 x 15 (2 divisores) + 2 x 15 (laterales) = 1338 + 30 + 30 = 1398 mm, muy cercano a 1400 mm total.

– Suma horizontal cajones:
2 x 678 = 1356 mm + 2 x 15 (laterales) + 1 x 15 (divisor central) = 1356 + 30 + 15 = 1401 mm, dentro de tolerancia.

– Grosor del material correctamente considerado en todos los cortes horizontales y verticales.

– Diseño simétrico y coherente con la imagen.

– Todas las piezas necesarias están consideradas (paneles laterales, divisores verticales y horizontales, frentes de cajones, fondos).

Conclusión: medidas coherentes y consistentes, ajustes menores en divisores horizontales para ajustar alto total.

— fin verificación técnica —

— archivo: despiece.txt —
Código Cantidad Medidas (mm) Descripción funcional
P01 2 1900 x 15 Panel lateral vertical
P02 2 1270 x 15 Divisores verticales nichos
P03 3 15 x 1400 Divisores horizontales nichos
P04 1 15 x 1400 Divisor horizontal entre nichos y cajones
P05 1 615 x 15 Divisor vertical central cajones
P06 1 1270 x 1400 Fondo trasero nichos
P07 4 307 x 678 Frente de cajón
Total de piezas generadas: 14
— final archivo: despiece.txt —

— archivo: planos.txt —
HOJA 1 (Melamina 1.22 x 2.44 m)

╔══════════════════════════════════════════════════╗
║ +—————————–+ ║
║ | P01 1900×15 | ║
║ +—————————–+ ║
║ +—————————–+ ║
║ | P02 1270×15 | ║
║ +—————————–+ ║
║ +—————————–+ ║
║ | P06 1270×1400 | ║
║ +—————————–+ ║
║ +——————+ +——————-+ ║
║ | P03 15×1400 | | P04 15×1400 | ║
║ +——————+ +——————-+ ║
╚══════════════════════════════════════════════════╝

HOJA 2 (Melamina 1.22 x 2.44 m)

╔══════════════════════════════════════════════════╗
║ +—————————–+ ║
║ | P07 307×678 | ║
║ +—————————–+ ║
║ +—————————–+ ║
║ | P05 615×15 | ║
║ +—————————–+ ║
║ +—————————–+ ║
║ | P02 1270×15 | ║
║ +—————————–+ ║
║ +—————————–+ ║
║ | P03 15×1400 | ║
║ +—————————–+ ║
╚══════════════════════════════════════════════════╝

Total de piezas hoja 1: 7
Total de piezas hoja 2: 7

Todas las piezas del despiece.txt fueron ubicadas correctamente en las hojas de melamina estándar. No quedan piezas sin ubicar.

— final archivo: planos.txt —

Código   Cantidad   Medidas (mm)       Descripción funcional
P01      2          1900 x 15          Panel lateral vertical
P02      2          1270 x 15          Divisores verticales nichos
P03      3          15 x 1400          Divisores horizontales nichos
P04      1          15 x 1400          Divisor horizontal entre nichos y cajones
P05      1          615 x 15           Divisor vertical central cajones
P06      1          1270 x 1400        Fondo trasero nichos
P07      4          307 x 678          Frente de cajón
Total de piezas generadas: 14

HOJA 1 (Melamina 1.22 x 2.44 m)

╔══════════════════════════════════════════════════╗
║ +-----------------------------+                 ║
║ | P01 1900x15                 |                 ║
║ +-----------------------------+                 ║
║ +-----------------------------+                 ║
║ | P02 1270x15                 |                 ║
║ +-----------------------------+                 ║
║ +-----------------------------+                 ║
║ | P06 1270x1400               |                 ║
║ +-----------------------------+                 ║
║ +------------------+ +-------------------+     ║
║ | P03 15x1400      | | P04 15x1400        |     ║
║ +------------------+ +-------------------+     ║
╚══════════════════════════════════════════════════╝

HOJA 2 (Melamina 1.22 x 2.44 m)

╔══════════════════════════════════════════════════╗
║ +-----------------------------+                 ║
║ | P07 307x678                 |                 ║
║ +-----------------------------+                 ║
║ +-----------------------------+                 ║
║ | P05 615x15                  |                 ║
║ +-----------------------------+                 ║
║ +-----------------------------+                 ║
║ | P02 1270x15                 |                 ║
║ +-----------------------------+                 ║
║ +-----------------------------+                 ║
║ | P03 15x1400                 |                 ║
║ +-----------------------------+                 ║
╚══════════════════════════════════════════════════╝

Total de piezas hoja 1: 7
Total de piezas hoja 2: 7

Todas las piezas del despiece.txt fueron ubicadas correctamente en las hojas de melamina estándar. No quedan piezas sin ubicar.
