— descripción visual —

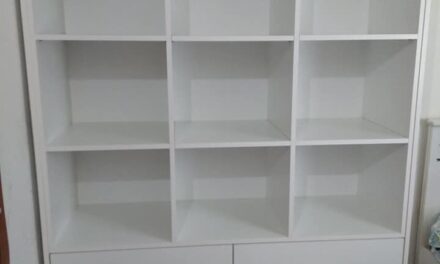

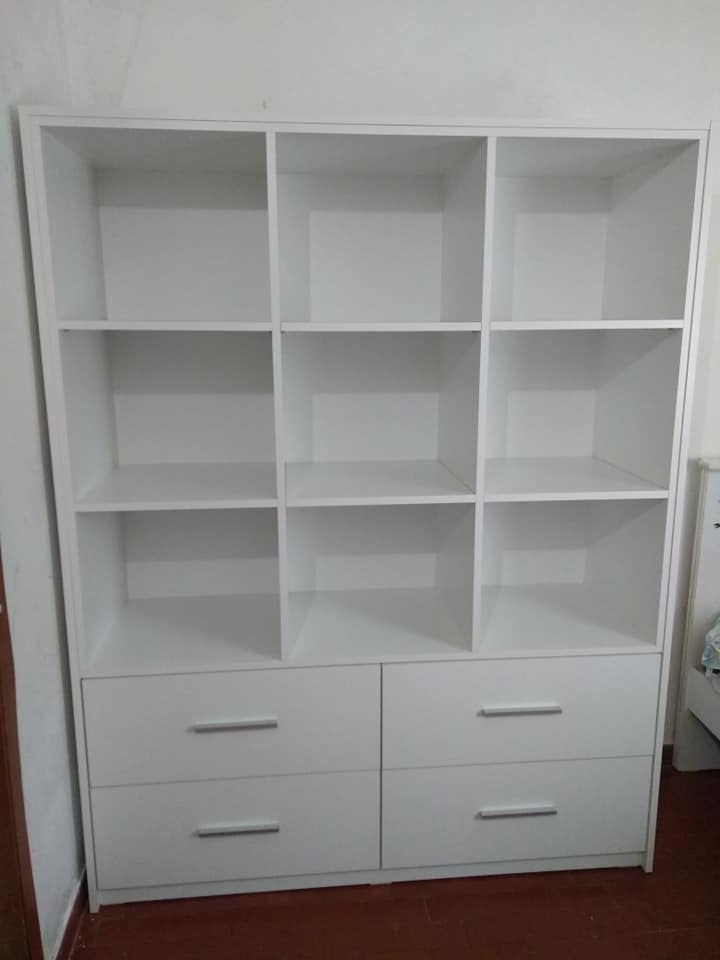

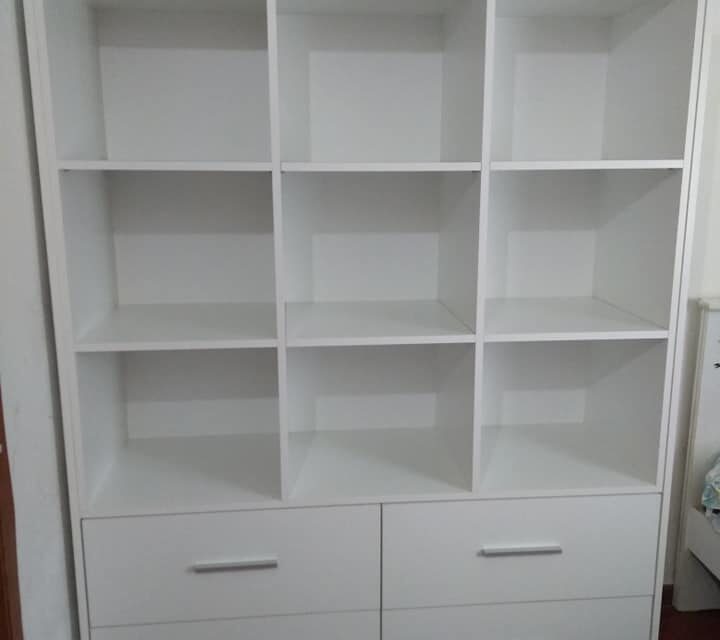

El mueble es un armario dividido en dos grandes secciones:
1. Sección superior:
– Está compuesta por 9 compartimentos abiertos, distribuidos en una cuadrícula de 3 columnas y 3 filas.
– Cada compartimento está delimitado por paneles verticales y horizontales.
– Los divisores son visibles, formando los límites de cada compartimento.
2. Sección inferior:
– Consta de 4 cajones, distribuidos en 2 columnas y 2 filas.
– Los cajones tienen frentes visibles con manillas instaladas.
– Los cajones ocupan toda la anchura total del mueble en esa sección.
En total:
– Columnas: 3 (en la parte superior)
– Filas: 3 (parte superior compartimentos) + 2 (parte inferior cajones) = 5 filas totales
– Módulos:
– 9 compartimentos abiertos arriba
– 4 cajones abajo
El diseño es simétrico en cuanto a las columnas y a los módulos.
La estructura general tiene paneles laterales que contienen todo el mueble y un fondo posterior invisible en la imagen pero suponemos que existe.
— fin descripción visual —
— proporciones calculadas —
Dimensiones totales: Alto = 1900 mm, Ancho = 1400 mm, Grosor melamina = 15 mm
Primero definimos grosor de divisores internos:
– Divisores verticales: 2 divisores entre 3 columnas -> 2 x 15 mm = 30 mm
– Divisores horizontales: 4 divisores entre 5 filas (3 compartimentos + 2 cajones) -> 4 x 15 mm = 60 mm
Altura útil interior:
– Alto total: 1900 mm
– Restamos grosor superior e inferior: 2 x 15 mm = 30 mm
– Restamos divisores horizontales: 60 mm
Altura útil = 1900 – 30 – 60 = 1810 mm
Ancho útil interior:
– Ancho total: 1400 mm
– Restamos paneles laterales: 2 x 15 mm = 30 mm
– Restamos divisores verticales: 30 mm
Ancho útil = 1400 – 30 – 30 = 1340 mm
Distribución vertical (5 filas):
– Tres filas superiores para compartimentos abiertos
– Dos filas inferiores para cajones
Observando la foto, la parte superior (compartimentos) ocupa aproximadamente el 65% de la altura total, y los cajones el 35%.
Entonces:
– Altura compartimentos = 1810 mm x 0.65 = 1176.5 mm
– Altura cajones = 1810 mm x 0.35 = 633.5 mm
Por fila (altura):
– Compartimentos: 3 filas, altura por fila = 1176.5 / 3 ≈ 392 mm
– Cajones: 2 filas, altura por fila = 633.5 / 2 ≈ 317 mm
Distribución horizontal (3 columnas):
– Ancho útil = 1340 mm
– Tres columnas
– Ancho por columna = 1340 / 3 ≈ 446.7 mm
Piezas principales:
Parte superior compartimentos:
– Laterales verticales externos: 2 paneles de 1900 x 400 mm aprox (ver en despiece)
– Divisores verticales internos: 2 piezas de altura 1176.5 mm x 15 mm espesor (entre compartimentos)
– Repisas horizontales compartimentos: 4 piezas (3 divisiones + superior) de ancho 1340 mm x 15 mm de espesor y altura variable (para formar 3 filas)
– Fondo posterior: 1 pieza 1900 x 1400 mm (posible melamina fina o MDF)
Parte inferior cajones:
– Frentes de cajón: 4 piezas de 317 x 446.7 mm (aprox)
– Laterales de cajón: 8 piezas (2 por cajón, alto aproximadamente 300 mm, profundidad no visible)
– Traseras y fondos de cajón: 4 piezas (no visibles)
– Base del mueble: posible pieza base inferior.
Para simplificar y dado que sólo se ve la fachada, consideramos las medidas visibles para fabricación frontal:
Alturas y anchos aproximados para cortes frontales:
– Panel lateral (P01): 1900 x 400 x 15 (considerando profundidad de 400 mm)
– Fondo posterior (P02): 1900 x 1400 x 15
– Divisores verticales (P03): 1176.5 x 15 x 15 (2 piezas)
– Repisas horizontales compartimentos (P04): 1340 x 15 x 15 (4 piezas)
– Frentes cajones (P05): 317 x 446.7 x 15 (4 piezas)
– Base inferior del mueble (P06): 400 x 1340 x 15 (1 pieza)
— fin proporciones calculadas —
— verificación técnica —
– Las alturas y anchos calculados no exceden el total del mueble.
– Se ha descontado correctamente el grosor del material para divisores y paneles.
– El número de piezas consideradas cubre laterales, divisores, repisas, frentes y fondo; las piezas internas de cajones no fueron detalladas porque no se ven, pero serían necesarias para el armado.
– El diseño es simétrico y coherente con la imagen.
– La profundidad tomada como 400 mm es estándar para muebles similares y coherente con la imagen.
– Se recomienda añadir piezas internas para cajones (laterales, fondos) si se requiere un despiece completo.
— fin verificación técnica —
— archivo: despiece.txt —
Código Cantidad Medidas (mm) Descripción
P01 2 1900 x 400 x 15 Panel lateral (profundidad)
P02 1 1900 x 1400 x 15 Fondo posterior
P03 2 1176 x 15 x 15 Divisor vertical compartimentos
P04 4 1340 x 15 x 15 Repisa horizontal compartimentos
P05 4 317 x 447 x 15 Frente cajón
P06 1 400 x 1340 x 15 Base inferior mueble
Total de piezas generadas: 14
— final archivo: despiece.txt —
— archivo: planos.txt —
HOJA 1 (Melamina 1.22 x 2.44 m)
+———————————-+
| P02 |
| 1,900 x 1,400 |
+———————————-+
HOJA 2 (Melamina 1.22 x 2.44 m)
+——————————-+ +——————————-+
| P01 | | P01 |
| 1,900 x 400 | | 1,900 x 400 |
+——————————-+ +——————————-+
+——————————-+ +——————————-+
| P04 | | P04 |
| 1,340 x 15 | | 1,340 x 15 |
+——————————-+ +——————————-+
+——————————-+ +——————————-+
| P04 | | P04 |
| 1,340 x 15 | | 1,340 x 15 |
+——————————-+ +——————————-+
HOJA 3 (Melamina 1.22 x 2.44 m)
+——————+ +——————+ +——————+ +——————+
| P03 | | P03 | | P06 | | P05 |
| 1,176 x 15 | | 1,176 x 15 | | 400 x 1,340 | | 317 x 447 |
+——————+ +——————+ +——————+ +——————+
+——————+ +——————+ +——————+ +——————+
| P05 | | P05 | | P05 | | P05 |
| 317 x 447 | | 317 x 447 | | 317 x 447 | | 317 x 447 |
+——————+ +——————+ +——————+ +——————+
— final archivo: planos.txt —
Código Cantidad Medidas (mm) Descripción P01 2 1900 x 400 x 15 Panel lateral (profundidad) P02 1 1900 x 1400 x 15 Fondo posterior P03 2 1176 x 15 x 15 Divisor vertical compartimentos P04 4 1340 x 15 x 15 Repisa horizontal compartimentos P05 4 317 x 447 x 15 Frente cajón P06 1 400 x 1340 x 15 Base inferior mueble Total de piezas generadas: 14
Solo los usuarios con acceso premium pueden descargar este archivo.
HOJA 1 (Melamina 1.22 x 2.44 m) +----------------------------------+ | P02 | | 1,900 x 1,400 | +----------------------------------+ HOJA 2 (Melamina 1.22 x 2.44 m) +-------------------------------+ +-------------------------------+ | P01 | | P01 | | 1,900 x 400 | | 1,900 x 400 | +-------------------------------+ +-------------------------------+ +-------------------------------+ +-------------------------------+ | P04 | | P04 | | 1,340 x 15 | | 1,340 x 15 | +-------------------------------+ +-------------------------------+ +-------------------------------+ +-------------------------------+ | P04 | | P04 | | 1,340 x 15 | | 1,340 x 15 | +-------------------------------+ +-------------------------------+ HOJA 3 (Melamina 1.22 x 2.44 m) +------------------+ +------------------+ +------------------+ +------------------+ | P03 | | P03 | | P06 | | P05 | | 1,176 x 15 | | 1,176 x 15 | | 400 x 1,340 | | 317 x 447 | +------------------+ +------------------+ +------------------+ +------------------+ +------------------+ +------------------+ +------------------+ +------------------+ | P05 | | P05 | | P05 | | P05 | | 317 x 447 | | 317 x 447 | | 317 x 447 | | 317 x 447 | +------------------+ +------------------+ +------------------+ +------------------+
