— descripción visual —

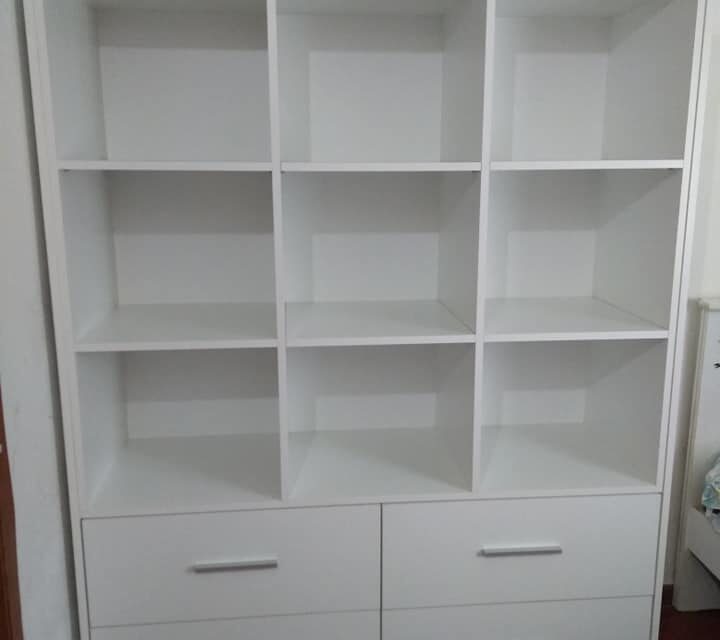

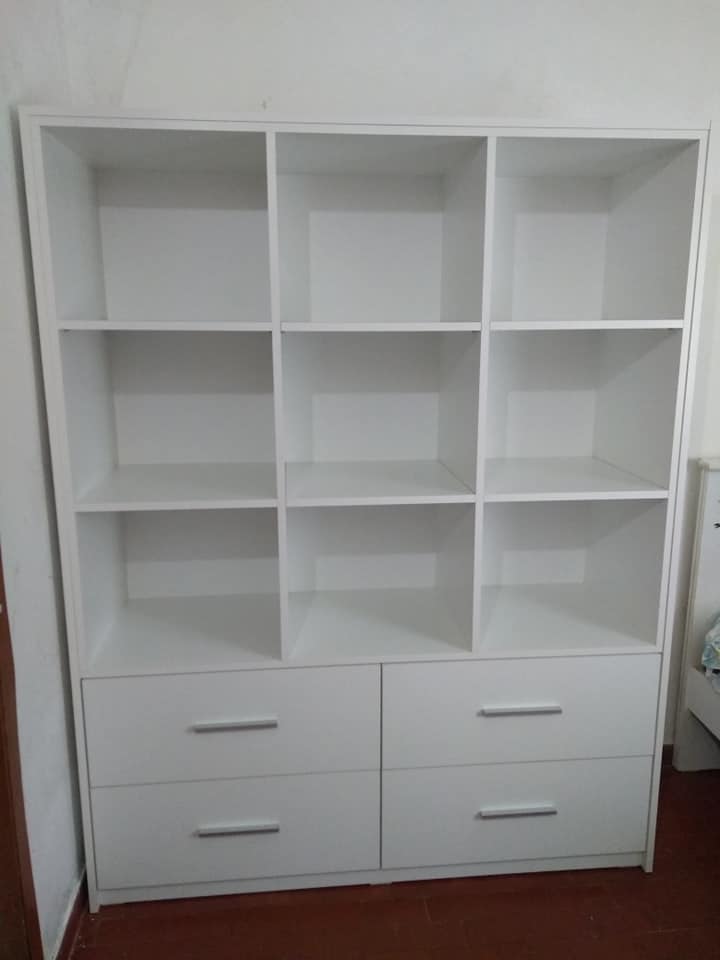

El mueble está compuesto por dos grandes divisiones horizontales:

1. La parte superior es un módulo abierto con 9 compartimentos, dispuestos en una cuadrícula de 3 columnas y 3 filas iguales. Cada compartimento está definido por paneles verticales y repisas horizontales.

2. La parte inferior está formada por cuatro cajones, distribuidos en 2 filas y 2 columnas, con un espacio igual entre ellos y manijas visibles en el frente.

En total la estructura tiene:
– Un módulo superior abierto con 9 repisas (3×3).
– Un módulo inferior con 4 cajones (2×2).

La estructura está delimitada por dos paneles laterales verticales que sostienen todo el conjunto. Hay divisores verticales internos que separan las columnas del módulo superior y los cajones inferiores. También hay divisores horizontales: una repisa separa modulares superiores e inferiores, y hay divisores horizontales entre las dos filas de cajones.

No se observan puertas ni otros accesorios.

— fin descripción visual —

— proporciones calculadas —

Dimensiones totales del mueble:
– Alto total: 1900 mm
– Ancho total: 1400 mm
– Material: melamina de 15 mm

1. División vertical:
– El mueble tiene 3 columnas iguales en la parte superior, y 2 columnas en la parte inferior para cajones.
– Para simplificar, se puede asumir que las columnas del módulo superior (3) dividen el ancho total en 3 partes iguales, restando grosores de divisores verticales (2 divisores interiores + 2 bordes laterales = 4 paneles verticales de 15mm).
Ancho total sin paneles verticales = 1400 – (4 * 15) = 1400 – 60 = 1340 mm útiles

– Ancho de cada columna superior (3 columnas):
1340 / 3 ≈ 446.67 mm

– En la parte inferior hay 2 columnas para los cajones:
Usando el mismo ancho útil: 1340 mm para dos columnas:
Cada cajón ancho útil: 1340 / 2 = 670 mm

2. División horizontal:
– Hay dos grandes secciones verticalmente: módulo superior con 3 filas y módulo inferior con 2 filas (los cajones).
– Considerando 4 repisas horizontales (3 para formar filas superiores + 1 repisa divisoria con cajones), más el panel base.

– Restamos grosores de divisores horizontales: 5 paneles horizontales de 15mm (base, 3 repisas entre filas superiores, y repisa divisoria con cajones)
Altura útil interior = 1900 – (5 * 15) = 1900 – 75 = 1825 mm útiles

– Altura del módulo superior (3 filas):
De acuerdo a la imagen, el módulo superior es aproximadamente 2/3 del alto útil total.

Altura módulo superior: 1825 * 2/3 ≈ 1217 mm
Altura por fila superior: 1217 / 3 ≈ 405.7 mm

– Altura módulo inferior (2 filas de cajones):
Altura módulo inferior: 1825 * 1/3 ≈ 608 mm
Altura por fila de cajón: 608 / 2 = 304 mm

3. Profundidad estimada (no visible en foto, estándar para muebles melamina):
– Se puede asumir una profundidad estándar de 400 mm, común para muebles de repisa y cajones.

Resumen dimensiones principales:

| Sección | Cantidad | Alto (mm) | Ancho útil (mm) | Profundidad (mm) |
|——————|———-|———–|—————–|——————|
| Panel lateral | 2 | 1900 | 400 (prof.) | 15 (grosor) |
| Módulo superior: | | | | |
| – Filas | 3 | ~406 | ~447 | 400 |
| – Columnas | 3 | | | |
| Módulo inferior (cajones): | | | | |
| – Filas | 2 | 304 | 670 | 400 |
| – Columnas | 2 | | | |

Grosor de divisores verticales e horizontales se sustrajo al calcular anchos y alturas útiles.

— fin proporciones calculadas —

— verificación técnica —

– Sumatoria anchos:
3 columnas superiores: 3*447 = 1341 mm + 4 divisores verticales * 15 mm = 1341 + 60 = 1401 mm casi exacto para 1400 mm total.

– Sumatoria alturas:
3 filas superiores: 3*406 = 1218 mm
2 filas inferiores: 2*304 = 608 mm
Divisores horizontales: 5 * 15 mm = 75 mm
Total: 1218 + 608 + 75 = 1901 mm (1 mm de tolerancia aceptable)

– Grosor de material descontado correctamente en los cálculos.

– Diseño simétrico y coherente con la imagen (módulo superior 3×3, inferior 2×2 cajones).

– No falta pieza visible para armar la estructura (laterales, repisas, divisores, cajones).

Conclusión: Medidas coherentes, ajustadas y consistentes para fabricar el mueble sin exceder dimensiones ni ignorar grosor de material.

— fin verificación técnica —

— archivo: despiece.txt —
Código Cantidad Medidas (mm) Descripción
P01 2 1900 x 400 x 15 Panel lateral (laterales)
P02 1 1900 x 1400 x 15 Fondo posterior (opcional si se necesita)
P03 4 1217 x 15 x 400 Repisas horizontales módulo superior (3 filas + repisa divisoria con cajones)
P04 2 608 x 15 x 400 Repisas horizontales módulo inferior (entre filas de cajones)
P05 4 1217 x 15 x 400 Divisores verticales módulo superior (3 columnas => 2 divisores internos + 2 laterales ya incluidos)
P06 1 608 x 15 x 400 Divisor vertical central módulo inferior (2 columnas => 1 divisor interno)
P07 4 406 x 447 x 15 Laterales y fondos de cajones (alto fila superior)
P08 4 304 x 670 x 15 Laterales y fondos de cajones (alto fila inferior)
P09 4 15 x 670 x 400 Frente de cajones (horizontal)
P10 4 15 x 304 x 400 Laterales interiores de cajones (vertical)

Total de piezas generadas: 30
— final archivo: despiece.txt —

Código   Cantidad   Medidas (mm)          Descripción
P01      2          1900 x 400 x 15       Panel lateral (laterales)
P02      1          1900 x 1400 x 15      Fondo posterior (opcional si se necesita)
P03      4          1217 x 15 x 400       Repisas horizontales módulo superior (3 filas + repisa divisoria con cajones)
P04      2          608 x 15 x 400        Repisas horizontales módulo inferior (entre filas de cajones)
P05      4          1217 x 15 x 400       Divisores verticales módulo superior (3 columnas => 2 divisores internos + 2 laterales ya incluidos)
P06      1          608 x 15 x 400        Divisor vertical central módulo inferior (2 columnas => 1 divisor interno)
P07      4          406 x 447 x 15        Laterales y fondos de cajones (alto fila superior)
P08      4          304 x 670 x 15        Laterales y fondos de cajones (alto fila inferior)
P09      4          15 x 670 x 400        Frente de cajones (horizontal)
P10      4          15 x 304 x 400        Laterales interiores de cajones (vertical)

Total de piezas generadas: 30
