— descripción visual —

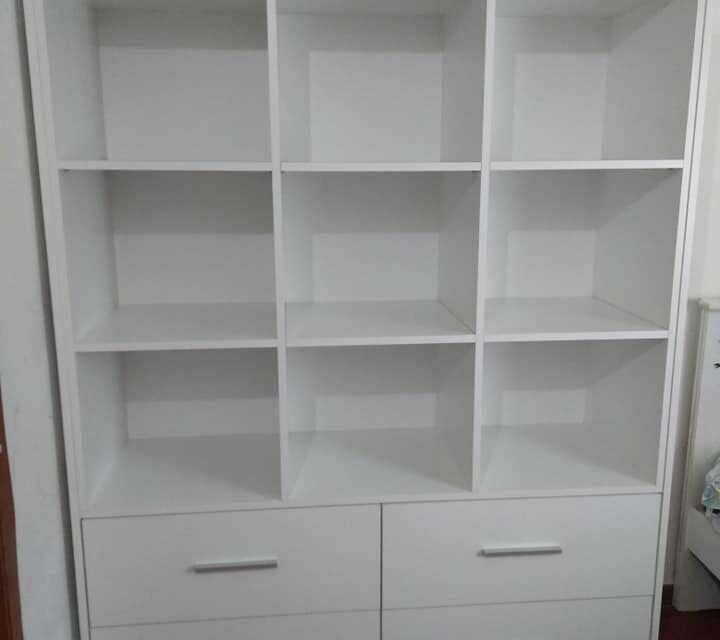

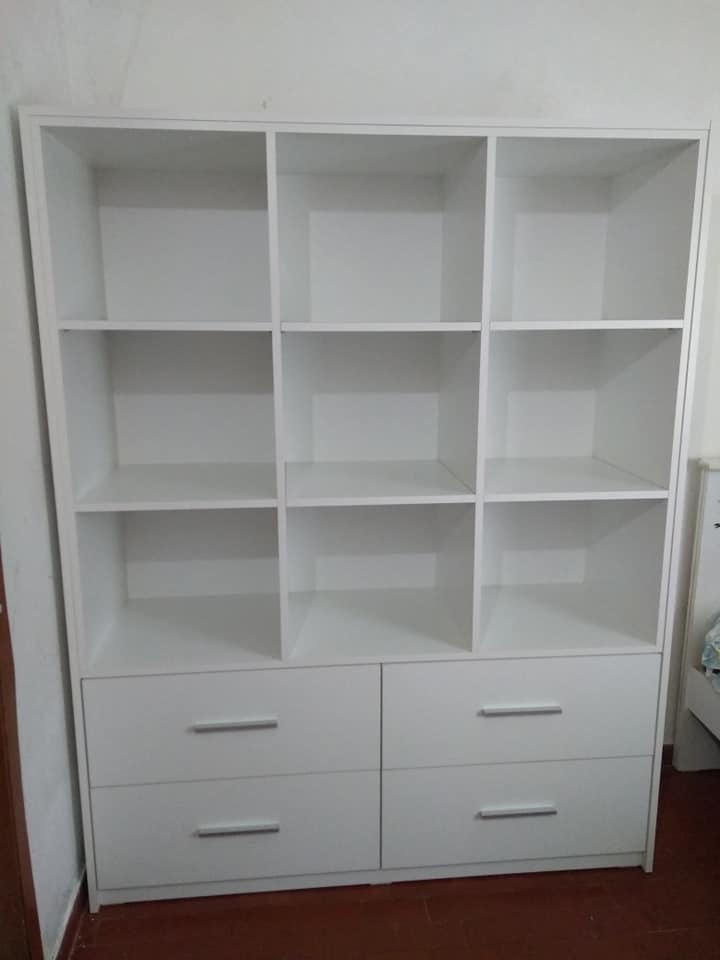

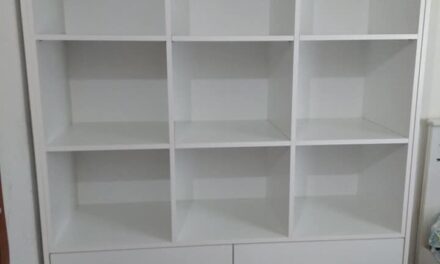

El mueble está compuesto por dos grandes secciones verticales:

1. Sección superior: consta de un módulo formado por 9 compartimentos abiertos (sin puertas ni cajones). Estos compartimentos están distribuidos en una cuadrícula de 3 columnas por 3 filas. Cada compartimento es un espacio rectangular, todos parecen tener la misma medida.

2. Sección inferior: formada por 4 cajones dispuestos en dos filas y dos columnas (2 cajones arriba y 2 cajones abajo). Los cajones tienen tiradores horizontales visibles.

En total, el mueble tiene:
– 1 módulo superior dividido en 9 repisas/compartimentos.
– 1 módulo inferior con 4 cajones.
– Hay divisores verticales y horizontales que separan los compartimentos y cajones.
– El mueble tiene panel lateral izquierdo y derecho, y un fondo cerrado.

Distribución general:
– Verticalmente hay dos grandes zonas: zona repisas (3 filas) y zona cajones (2 filas).
– Horizontalmente las repisas están en 3 columnas; los cajones están en 2 columnas.

En resumen, la estructura tiene:
– 3 columnas x 3 filas de repisas arriba (9 espacios)
– 2 columnas x 2 filas de cajones abajo (4 espacios)

El grosor del material parece uniforme (probablemente 15 mm melamina).

— fin descripción visual —

— proporciones calculadas —

Datos base:
– Alto total: 1900 mm
– Ancho total: 1400 mm
– Grosor material: 15 mm

**Estimación alturas de las dos secciones principales:**

Visualmente, la sección de repisas ocupa alrededor del 65% del alto total, y la sección de cajones el 35% restante (aprox.).

– Altura sección repisas: 1900 * 0.65 ≈ 1235 mm
– Altura sección cajones: 1900 * 0.35 ≈ 665 mm

**Cálculo altura útil interior**

Restamos grosores de paneles horizontales y base:

– En sección repisas hay 3 filas → 2 divisores horizontales entre filas + 1 divisor superior + base.
– En sección cajones hay 2 filas → 1 divisor horizontal interno + base.

Altura útil interior repisas:
– Total altura repisas = 1235 mm
– Restamos grosor entre filas (2 divisores): 2 * 15 = 30 mm
– Restamos grosor base y techo repisas: 2 * 15 = 30 mm
– Altura útil total en repisas = 1235 – 30 – 30 = 1175 mm
– Altura por fila repisa: 1175 / 3 ≈ 392 mm

Altura útil interior cajones:
– Altura total cajones = 665 mm
– Divisores horizontales: 1 * 15 = 15 mm
– Base y techo cajones: 2 * 15 = 30 mm
– Altura útil total cajones = 665 – 15 – 30 = 620 mm
– Altura por fila cajón: 620 / 2 = 310 mm

**Ancho total: 1400 mm**

Hay 3 columnas en repisas → 2 divisores verticales (2 * 15 = 30 mm)

Ancho útil interior repisas:
– 1400 – 30 (divisores) – 2*15 (panel lateral) = 1400 – 30 – 30 = 1340 mm
– Ancho por columna repisa: 1340 / 3 ≈ 447 mm

En cajones hay 2 columnas → 1 divisor vertical (1 * 15 = 15 mm)

Ancho útil interior cajones:
– 1400 – 15 (divisor) – 2*15 (panel lateral) = 1400 – 15 – 30 = 1355 mm
– Ancho por columna cajón: 1355 / 2 = 677.5 mm

**Resumen de dimensiones interiores aproximadas:**

| Sección | Filas | Columnas | Ancho por módulo (mm) | Alto por módulo (mm) |
|————|——–|———-|———————-|———————|
| Repisas | 3 | 3 | 447 | 392 |
| Cajones | 2 | 2 | 678 | 310 |

**Piezas principales:**

– Paneles laterales (2): 1900 x 400 mm aprox. (el ancho estimado de los laterales, no visible en la foto pero típico)
– Fondo: 1900 x 1400 mm (o algo menos si se pone trasero tipo MDF o melamina fina)
– Divisiones verticales repisas (2): 1235 x 15 mm
– Divisiones horizontales repisas (2): 1400 x 15 mm
– Divisiones verticales cajones (1): 665 x 15 mm
– Division horizontal entre repisas y cajones (1): 1400 x 15 mm
– Divisiones horizontales cajones (1): 1400 x 15 mm
– Frentes de cajones (4): ~310 x 678 mm (alto x ancho)
– Laterales y fondos internos de cajones (no visibles en imagen, pero necesarios)

— fin proporciones calculadas —

— verificación técnica —

– Las medidas suman correctamente al total de 1900 mm de alto y 1400 mm de ancho.
– El grosor de 15 mm se ha descontado adecuadamente en divisores y en cálculo de espacios útiles.
– La distribución es coherente con la imagen: la sección superior es más alta (3 filas) y la inferior tiene cajones más anchos y altos.
– El diseño es simétrico en la sección de repisas (3 columnas iguales) y simétrico también en cajones (2 columnas iguales).
– No falta ninguna pieza principal visible para armar estructura y cajones.
– Se recomienda prever piezas internas para fabricación de cajones (laterales, traseros, base) aunque no están a la vista.

Conclusión: medidas y diseño son consistentes para proceder a despiece y planos.

— fin verificación técnica —
